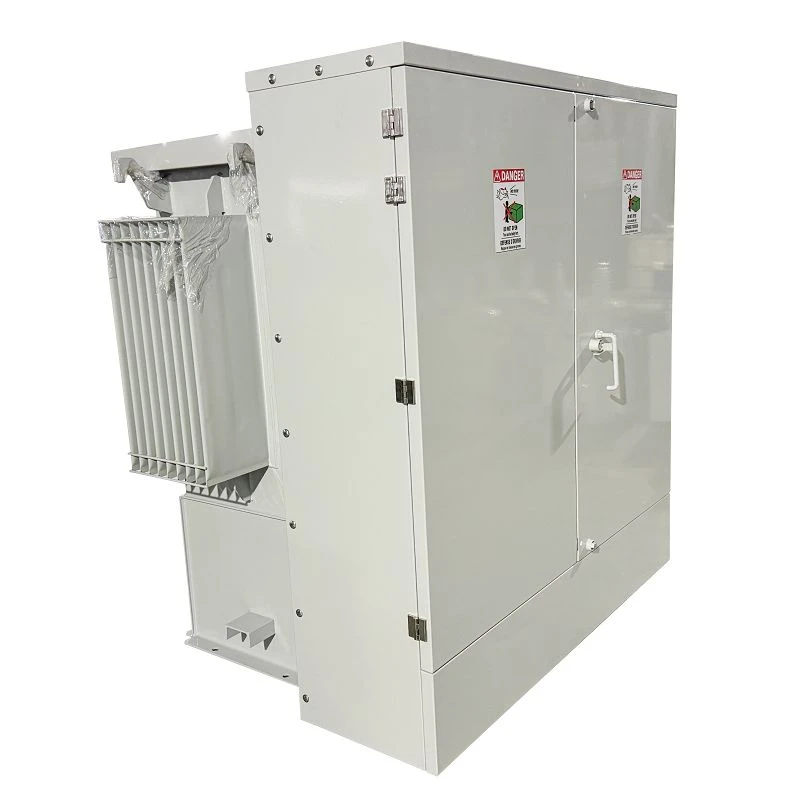

750 KVA zemes cilpas transformators-24,94/0,6 KV|Kanāda 2026. gads

01 Ģenerālis

1.1 Projekta apraksts

ŠisPad{0}}Uzmontēts transformatorsir izstrādāts prasīgām āra vidēm, kur uzticama pakāpeniska{0}}elektroenerģijas sadale ir ļoti svarīga. Tā zemā-profila, sadalītā konstrukcija ir uzstādīta tieši uz betona paliktņiem, piedāvājot vietu-taupošu instalāciju bez papildu aizsargapvalkiem, vienlaikus nodrošinot drošu transformāciju no pazemes primārajiem kabeļiem.

Nodrošinot izcilu efektivitātes novērtējumu 99,15%, šiszemes cilpas transformatorsnodrošina minimālus enerģijas zudumus ikdienas darbībā. Augšējais eļļas temperatūras mērītājs ar diviem kontaktu komplektiem nepārtraukti uzrauga termiskos apstākļus, nodrošinot trauksmes/izslēgšanas signālus, lai atvieglotu profilaktisko apkopi un aizsargātu sistēmu no pārkaršanas riska. Viena-komponenta, izocianātus-nesaturošs akrila pārklājums-ar Equipment Grey krāsu-ir standarts visām ārējām virsmām. Šī izturīgā, UV- un laikapstākļu-izturīgā apdare nodrošina lielisku aizsardzību pret koroziju, vienlaikus novēršot veselības apdraudējumus, kas parasti saistīti ar izocianātu-sacietēšanas sistēmām. Turklāt aKirka atslēgaTrapped{0}}atslēgas bloķēšanas mehānisms nosaka noteiktu darbību secību, nodrošinot, ka skapi var atvērt tikai pēc tam, kad ir pabeigta augšpuses strāvas izolācija. Šis mehāniskais atteices drošinātājs nodrošina gan drošību pret nesankcionētu piekļuvi, gan pozitīvu aizsardzību apkopes komandām.

1.2 Galvenās specifikācijas

Šis transformators piedāvā gudru augstas efektivitātes, inteliģentas uzraudzības, strādnieku-drošības un ilgstošas-noturības-apvienojumu, kas ir gatavs lietošanai jūsu izplatīšanas sistēmā.

1.3 Tehniskā specifikācija

750 kVA zemējuma cilpas transformatora specifikācijas tips un datu lapa

1.3. Zīmējumi

750 kVA zemējuma cilpas transformatora shēmas rasējums un izmērs.

02 Ražošana

2.1 kodols

Kodols ir ražots, izmantojot augstas -caurlaidības-auksti velmētu graudu-orientētu silīcija tēraudu (CRGO), kura parametri pilnībā atbilst 750kVA jaudai, 5,75 % pretestība un 1,18 kW garantēta bez-slodzes zuduma. Serdenes komplekts tiek stingri kontrolēts, veicot pārbaudes, lai-pārbaudītu urbumus un gaisa spraugas, un to pārbauda bez-slodzes tests, kas uzrāda faktisko bez{10}}slodzes zudumu 1110 W (zem garantijas) un aizraujošu strāvu 0,81%, kas apliecina izcilu magnētisko veiktspēju. Dizains atbilst CSA C227.4-21 trīsfāzu spilventiņu montētiem transformatoriem, un testa rezultāti apstiprina tā uzticamību saskaņā ar CSA C802.1 efektivitātes standartu. Ražošanas svarīgākie aspekti ietver 100% laminēšanas salikšanas pārbaudi un serdes zudumu mērīšanu pirms galīgās montāžas.

2.2 Tinums

Visi tinumi ir vara, ar primārās līnijas spriegumu 24,94GrdY/14,4kV, sekundāro 0,6GRDY/0,347kV, vektoru grupu YNyn0 un BIL nominālu 125kV (HV) un 30kV (LV), kas precīzi atbilst pasūtījuma specifikācijām. Izmērītās attiecības novirze ir no -0,07% līdz +0.09% (daudz labāka par ±0,5%), LV pretestības disbalanss ir 3,08% (prasība ir mazāka vai vienāda ar 3%), un fāzes attiecība ir pārbaudīta kā YNyn0, un tas viss pilnībā atbilst CSA C227.4-21. Slodzes zudums, kas koriģēts uz 85 grādiem, ir 8501 W (pielaide +6%), īssavienojuma pretestība ir 5,96% (pielaide ±7,5%) un efektivitāte ir 99,19% (lielāka vai vienāda ar 99,15%), kas demonstrē uzticamu elektrisko un termisko dizainu. Ražošanas kvalitāti nodrošina CNC tinumu mašīnas ar spriegojuma kontroli, pagriezienu izolācijas pārbaudēm un 100% līdzstrāvas pretestības un pagriezienu attiecības testiem, lai izvairītos no īssavienojumiem vai vadu kļūdām.

2.3 Tvertne

Tvertne ir noslēgta konstrukcija ar skrūvējamu vāku, kas izgatavota no mīksta tērauda gan galvenajai tvertnei, gan HV/LV nodalījumiem, kas atbilst CSA mehāniskās izturības prasībām ar šķidrumu pildītiem transformatoriem. 20 kPa spiediena noplūdes pārbaude 12 stundu garumā neuzrādīja noplūdi vai neatgriezeniskus bojājumus; eļļas testi vēl vairāk apstiprināja uzticamību ar mitruma saturu 12,1 mg/kg, izkliedes koeficientu 0,103% un dielektrisko izturību 65,4 kV. Ražošanas svarīgākie aspekti ietver 100% metināšanas spiediena pārbaudi (zem ūdens vai ziepju šķīduma), karstās eļļas cirkulācijas skalošanu un vakuuma eļļas iepildīšanu, lai nodrošinātu iekšējo tīrību un izolācijas integritāti, pilnībā ievērojot CSA C227.4-21 tvertnes integritātes prasības.

2.4. Galīgā montāža

Galīgajā komplektācijā ir iekļauti atdalāmi izolēti augstsprieguma savienotāji (slēgtā fronte, radiālā padeve), sveķu lieti zemsprieguma lāpstiņas spailes, tukšgaitas krānu pārslēgs (±2 × 2,5%), trīs bajonetes drošinātāji, trīs ELSP drošinātāji un divu pozīciju slodzes pārtraukuma slēdzis. Ārējā apdare ir avienkomponenta, izocianātus nesaturoša akrila krāsa Equipment Grey krāsā, kas ir videi draudzīgs un izturīgs pret laikapstākļiem. Galvenās iezīmes:augšējais eļļas termometrs ar diviem kontaktu komplektiem(lieks trauksmes signāls vai tālvadības temperatūras signāls), unKirk-key bloķēšanas sistēmapaaugstinātai ekspluatācijas drošībai. Visi mehāniskie un elektriskie savienojumi ir atkārtoti pārbaudīti saskaņā ar rasējumiem, un montāža atbilst CSA C227.4-21 prasībām attiecībā uz spailēm, zemējuma ierīcēm un drošības marķējumiem.

03 Testēšana

Visas parastās pārbaudes tiek veiktas saskaņā ar CSA C227.4-21 un CSA C802.1-13, aptverot pretestības mērījumus, attiecību, fāzes attiecības, tukšgaitas zudumus, slodzes zudumus / pretestību / efektivitāti, pielietoto spriegumu, inducēto spriegumu, noplūdes pārbaudi, izolācijas pretestību un eļļas testus. Galvenie rezultāti: tukšgaitas zudums 1110 W, slodzes zudums 8501 W (85 grādi), pretestība 5,96%, efektivitāte 99,19%, attiecības novirze -0,07~+0.09%, izolācijas pretestība HV&LV pret zemi 25,0 GΩ, eļļas dielektriskā izturība 65,4 kV%, dispersijas koeficients 3 mg/kg, 0,2 kV. izšķīdušo gāzu analīze ar kopējo ogļūdeņražu 0,57 μL/L un C₂H₂=0. Visi testi izturēti bez bojājumiem vai noplūdēm, pierādot, ka elektriskā izturība un izolācijas uzticamība krietni pārsniedz garantētās vērtības.

04 Iepakošana un nosūtīšana

4.1 Iepakojums

Iepakojums ir paredzēts eksporta sūtīšanai: visi atdalāmie HV savienotāji, zemsprieguma spailes, krānu pārslēga rokturis un eļļas līmeņa mērītājs ir aizsargāti ar rūpnieciski elastīgu plēvi un īpašiem vāciņiem; eļļas vārsti un uzpildes atveres ir noslēgtas ar vītņotiem aizsargkorķiem, un krānu pozīcijas ir skaidri marķētas. Transformators ir droši piestiprināts pie smagas ar tēraudu pastiprinātas koka sliedes ar amortizācijas materiālu sānos un tērauda siksnām. Kopējie izmēri un kopējais svars atbilst zīmējumam, un koka kaste ir fumigēta/termiski apstrādāta, lietus un mitruma necaurlaidīga, nodrošinot, ka transportēšanas laikā lielos attālumos un vairākkārtējas apstrādes laikā nav bojājumu, noplūdes vai korozijas.

4.2 Piegāde

Transformators tiek piegādāts 40 pēdu augstā kuba konteinerā vai kā lielapjoma komplekts ar pēdējo vizuālo pārbaudi un piederumu kontrolsarakstu (tostarp eļļas termometru, Kirk-key, datu plāksnīti utt.) pirms iekraušanas. Tas tiek turēts vertikāli un labi nostiprināts, lai transportēšanas laikā izvairītos no triecieniem. Sūtījumā ir iekļauts pilns rūpnīcas pārbaudes ziņojums, atbilstības sertifikāts, uzstādīšanas un apkopes rokasgrāmata un paziņojums par atbilstību CSA standartam. Pirms nosūtīšanas tiek veikta kvalitātes kontroles izlaidums un, ja nepieciešams, trešās puses aptauja. Visi dokumenti tiek nosūtīti kopā ar precēm, lai nodrošinātu vienmērīgu saņemšanu un pieņemšanu klienta vietā.

05 Kopsavilkums

Rezumējot, šis 750 kVA zemes cilpas transformators pilnībā atbilst līguma parametriem projektēšanā, ražošanā, testēšanā, iepakošanas un piegādes jomā un stingri atbilst CSA C227.4-21 un CSA C802.1-13. Galvenie testa rezultāti – tukšgaitas zudums, slodzes zudums, pretestība, efektivitāte un izolācijas veiktspēja – ir lieliski, rūpīgi pārbaudot uzticamību. Kvalitāti nodrošina CRGO kodola precīzā kraušana, CNC vara tinums, karstās eļļas cirkulācija ar vakuuma pildījumu un 100% ikdienas pārbaude. Ražošanas svarīgākie elementi ir videi draudzīga akrila krāsa, kas nesatur izocianātus (Equipment Grey), augšējais eļļas termometrs ar diviem kontaktu komplektiem, Kirk-key bloķēšanas sistēma un papildu piederumi. Transformators atbilst visām Ziemeļamerikas drošības un efektivitātes prasībām, kas attiecas uz paliktņiem montētiem sadales transformatoriem, un ir gatavs uzticamai apkalpošanai.
