150 KVA 3-fāzu Pad Mounted Transformers-34.5/0.208 KV|ASV 2025. gads

01 Ģenerālis

1.1 Projekta apraksts

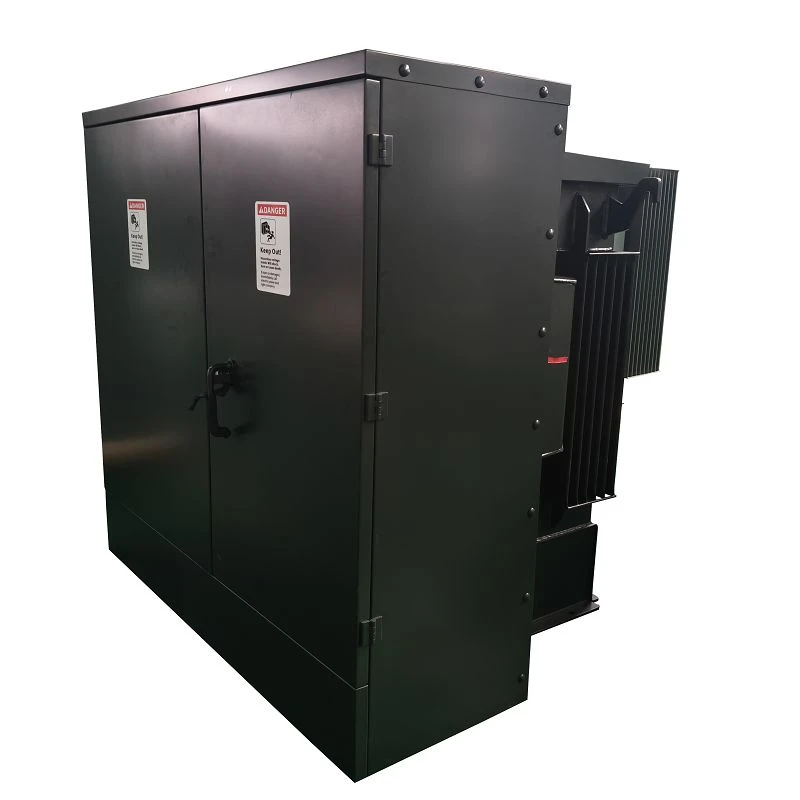

150 kVA trīsfāzu spilventiņu transformators tika piegādāts ASV 2025. gadā. Transformatora nominālā jauda ir 150 kVA ar ONAN dzesēšanu. Augstspriegums ir 34,5D kV ar ±2*2,5% pieskārienu diapazonu (NLTC), zemspriegums ir 0,208Y/0,12 kV, tie veidoja Dyn1 vektoru grupu.

Pad-montējamie transformatori ir speciāli-būvēti āra sadales transformatori, kas paredzēti uzstādīšanai zemes līmenī uz dzelzsbetona pamatiem. Kā pazemes elektroenerģijas sadales infrastruktūras būtiska sastāvdaļa tie droši apkalpo plašu scenāriju spektru, sākot no dzīvojamiem rajoniem un tirdzniecības rajoniem līdz industriālajiem parkiem.

Atšķirībā no stabiem{0}}montētajiem transformatoriem, to zemā-profila, korpusa-integrētais dizains ne tikai diskrētāk iekļaujas pilsētas un piepilsētas ainavās, bet arī piešķir īpašu uzmanību drošībai un apkopei. Šie transformatori ir izvietoti izturīgos, pret viltojumiem{4}}drošos korpusos. Šie transformatori tiek piedāvāti divās galvenajās konfigurācijās: priekšējā-priekšējā un sprieguma{6}}priekšējā. Sabiedriskajās telpās plaši iecienītais -priekšpuses variants visus augstsprieguma{9}}komponentus ietver noslēgtos, izolētos vākos. Šis dizains novērš tiešu piekļuvi strāvu elektriskajām daļām, krasi samazinot apkopes personāla un sabiedrības elektriskās strāvas trieciena risku. Turklāt noslēgtais korpuss bloķē putekļus, mitrumu un iespējamās zādzības, samazinot ilgtermiņa apkopes vajadzības un nodrošinot konsekventu, bezproblēmu darbību.

1.2 Tehniskā specifikācija

150 kVA spilventiņu transformatora specifikācijas tips un datu lapa

1.3. Zīmējumi

150 kVA uz paneļa uzstādīta transformatora shēmas rasējums un izmērs.

02 Ražošana

2.1 kodols

SCOTECH spilventiņā - montētais transformatora serdenis, kas izgatavots no augstas - caurlaidības graudu - orientētām silīcija tērauda loksnēm, ir izmantota uzlabota, pilnībā slīpēta - pakāpes klēpja savienojuma tehnoloģija. Tam ir zema magnētiskā pretestība, minimāls virpuļstrāvas zudums un samazināts darbības troksnis, kā arī izturīga iespīlēšanas struktūra, kas nodrošina ilgstošu - stabilu darbību skarbos āra apstākļos.

2.2 Vara zemējuma siksna

SCOTECH pad - montētā transformatora vara zemējuma siksna ir izgatavota no augstas - tīrības elektrolītiskā vara, kas nodrošina izcilu vadītspēju un izturību pret koroziju. Precīzi saspiests un droši piestiprināts pie transformatora korpusa un zemējuma sistēmas, tas ātri novirza bojājuma strāvas uz zemi, efektīvi pasargājot iekārtu no pārsprieguma bojājumiem un nodrošinot personāla drošību. Tā izturīgā konstrukcija iztur skarbus āra apstākļus, nodrošinot uzticamu ilgtermiņa - zemējuma veiktspēju pilsētas sadales lietojumiem.

2.3. Ložņu attālums

Slīpēšanas attālums uz paliktņa uzstādīta transformatora ir īsākais ceļš gar tā bukses vai izolācijas virsmu no strāvas daļas līdz zemei. Tas ir apzināti pagarināts ar rievām vai nojumēm, lai novērstu elektrisko izsekošanu un uzliesmojumu mitros vai piesārņotos āra apstākļos, nodrošinot drošību un uzticamību.

2.4 LV Bukse

Četru -caurumu zemsprieguma (LV) uzlikas transformatoru buksei ir vara vadu virsma un horizontāla instalācija ar 4-M12 × 50 metinātām tapām, Φ85 × Φ55 × 6 blīvgredzens ciešai blīvēšanai, un tapas attālums ir lielāks vai vienāds ar 35 mm. Tas iztur 10kV frekvences noturības spriegumu, 30kV zibens spriegumu, daļēju izlādi Mazāks vai vienāds ar 10 pc pie 1,2kV un 31,25kA/2s īssavienojuma strāvu, ar 1250N stiepes slodzi un stabilu darbību no -35 grādiem} līdz {{190} grādiem.

2.5 Eļļas iepildīšanas vārsts

Eļļas uzpildes vārsts uz spilventiņiem uzstādīto transformatoru ir uzstādīts zemsprieguma nodalījumā, kas ir īpaši izstrādāts ērtai izolācijas eļļas iesmidzināšanai un papildināšanai, lai uzturētu optimālu eļļas līmeni. Tam ir uzticami blīvēšanas mehānismi, kas novērš eļļas noplūdi un mitruma iekļūšanu, kā arī laikapstākļu -izturīgu un koroziju-izturīgu konstrukciju, kas pielāgojas skarbai āra videi. Lietotājam draudzīgs vārsts nodrošina efektīvu apkopi, vienlaikus nodrošinot transformatora izolācijas veiktspēju un ilgtermiņa darbības uzticamību.

03 Testēšana

Pakāpju transformatoru attiecību testi ir būtiskas veiktspējas pārbaudes procedūras, kas mēra sprieguma attiecību starp primāro un sekundāro tinumu, ko parasti veic tukšgaitas vai nominālās slodzes apstākļos, izmantojot precizitātes pārbaudes aprīkojumu. Šo testu mērķis ir apstiprināt, ka faktiskais transformācijas koeficients atbilst projektētajām specifikācijām, identificējot visas iespējamās novirzes, ko izraisa tinumu defekti, ražošanas neatbilstības vai ekspluatācijas nolietojums. Apstiprinot sprieguma pārveidošanas precizitāti, attiecību testi nodrošina, ka transformators nodrošina stabilu, pareizi regulētu jaudu pakārtotajām sistēmām, novērš pārsprieguma/zemsprieguma bojājumus pievienotajām iekārtām un nodrošina uzticamu darbību pilsētas sadales tīklos.

04 Iepakošana un nosūtīšana

iepakošana

nosūtīšana

05 Vietne un kopsavilkums

Izstrādāts, lai apmierinātu mūsdienu pilsētas elektroenerģijas sadales prasības, mūsu uz paneļa uzstādītais transformators apvieno robustu inženieriju, efektīvu veiktspēju un bezkompromisu drošību, lai nodrošinātu uzticamus enerģijas risinājumus komerciālām zonām, rūpnieciskām iekārtām un dzīvojamiem rajoniem. Kompaktais, laikapstākļiem izturīgs dizains, augstākās kvalitātes komponenti (tostarp augstas veiktspējas serdeņi, drošas vara zemējuma siksnas un izturīgas zemsprieguma -bukses) un stingrās pārbaudes (piemēram, attiecības pārbaude un izolācijas pārbaudes) nodrošina stabilu darbību pat skarbos āra apstākļos, vienlaikus samazinot apkopes vajadzības. Neatkarīgi no tā, vai tiek atbalstīta tīkla paplašināšana, kritiskā infrastruktūra vai ikdienas strāvas padeve, šis transformators ir uzticams līdzeklis,{5}}optimizējot enerģijas pārvadi, samazinot dīkstāves laiku un pielāgojoties viedo, ilgtspējīgu sadales tīklu mainīgajām vajadzībām. Izvēlieties risinājumu, kas apvieno izturību, efektivitāti un mieru jūsu enerģijas sadales prasībām.
