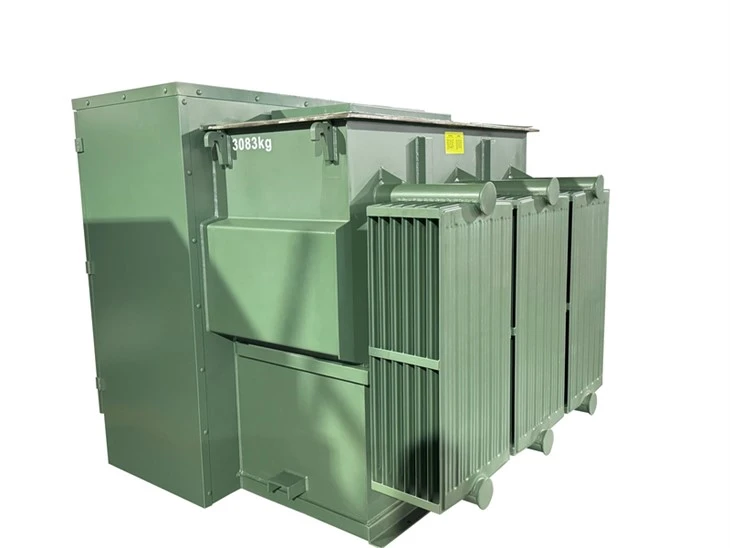

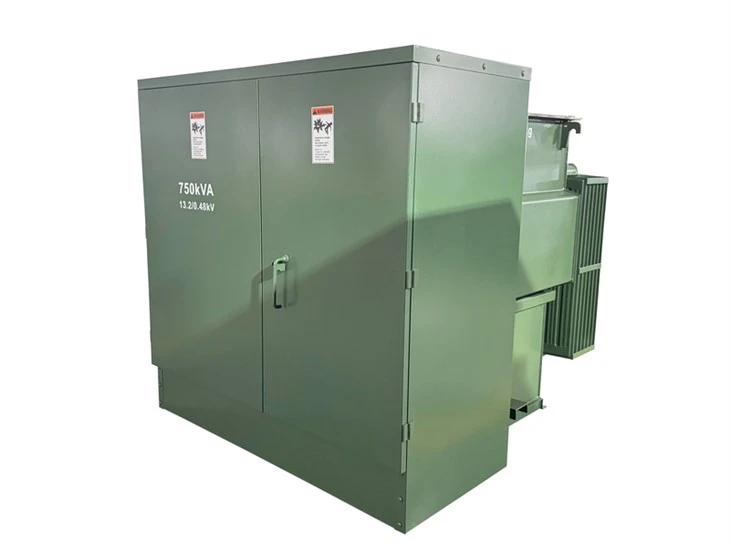

750 kVA Paliktnis Transformators-13,2/0,48 kV|ASV 2024. gads

Transformatoram, kas izgatavots no plakanas spoles dzelzs serdes, ir pilnībā slēgta magnētiskā ķēde bez magnētiskas noplūdes. Runājot par izejmateriāliem, uzņēmums SCOTECH izmanto pasaulē pirmo-klases augstas-uz kvalitātes orientētu silīcija tērauda loksni, kuras biezums ir ļoti plāns un kam piemīt augstas magnētiskās indukcijas īpašības un zemi dzelzs zudumi, nodrošinot augstas-dzelzs serdes veiktspējas kvalitāti. Struktūras ziņā plakanā spoles serde ir simetriski uztīta ar dažādu platumu un slāņiem, un šķērsgriezums ir simetrisks solis, aptuveni apļveida. Lietojot transformatoros, spoli var uztīt tieši uz dzelzs serdes, tādējādi samazinot spoles pagrieziena garumu.

Zemsprieguma folijas tinums- attiecas uz plānas metāla folijas izmantošanu kā vadītāja materiālu, paralēli pārklājoties uztīšanas ceļam. Šo metodi parasti izmanto transformatora zemsprieguma pusē. Folijas tinumā tiek izmantots liels vadītāja virsmas laukums, lai samazinātu spoles pretestību un virpuļstrāvas zudumus, īpaši zemas-frekvences lietojumos. Folijas tinumā tiek izmantots liels vadītāja virsmas laukums, lai samazinātu spoles pretestību un virpuļstrāvas zudumus, īpaši zemfrekvences{5}}lietojumos. Folijas tinuma struktūra ir salīdzinoši kompakta, kas var sasniegt augstāku elektrovadītspēju ierobežotā telpā, kas ir īpaši svarīgi maziem transformatoriem. Folija -brūces struktūra var efektīvi nomākt elektromagnētiskos traucējumus un samazināt elektromagnētisko troksni, tādējādi uzlabojot transformatora darbības stabilitāti.

Augstsprieguma -vadu tinums attiecas uz apļveida vai taisnstūrveida vadu izmantošanu tinumam, ko parasti izmanto transformatora augstsprieguma{1}} pusē. Augstsprieguma stieples tinums, izmantojot izolācijas materiālu pārklātu stiepli, var izturēt augstāku spriegumu, ar labāku izolācijas veiktspēju, piemērots augstsprieguma darba apstākļiem. Stieples -tinuma struktūra ir salīdzinoši spēcīga un var labāk izturēt ārējās vides ietekmi, piemēram, mitruma un temperatūras svārstības, tādējādi pagarinot transformatora kalpošanas laiku. Augstsprieguma vadu tinumu var veidot atbilstoši dažādiem izmēriem un formām, lai tie atbilstu dažādu elektrisko sistēmu prasībām.

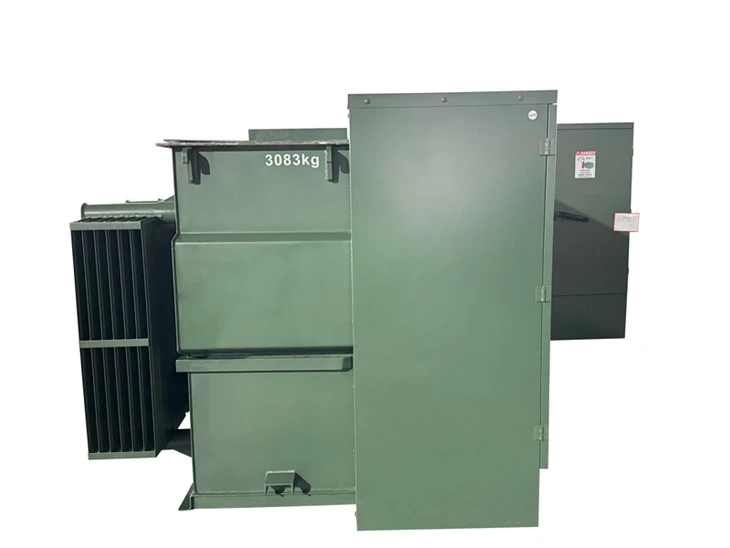

Eļļas tvertne tiek sagriezta, perforēta un saliekta ar lāzera ciparu vadības iekārtu, lai nodrošinātu apstrādes precizitāti. Kastes virsmai ir pret-korozijas dizains un īpaša krāsošana ar smidzināšanu, kas ir piemērota dažādām skarbām vidēm. Kastes augšpusi var dabiski iztukšot, un augšējā vāka slīpuma leņķis nav mazāks par 3 grādiem.
