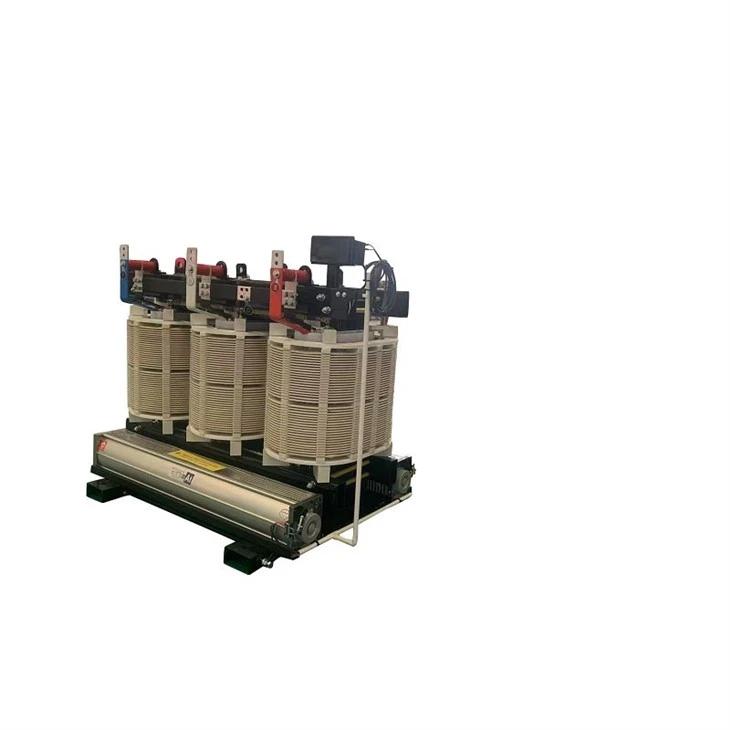

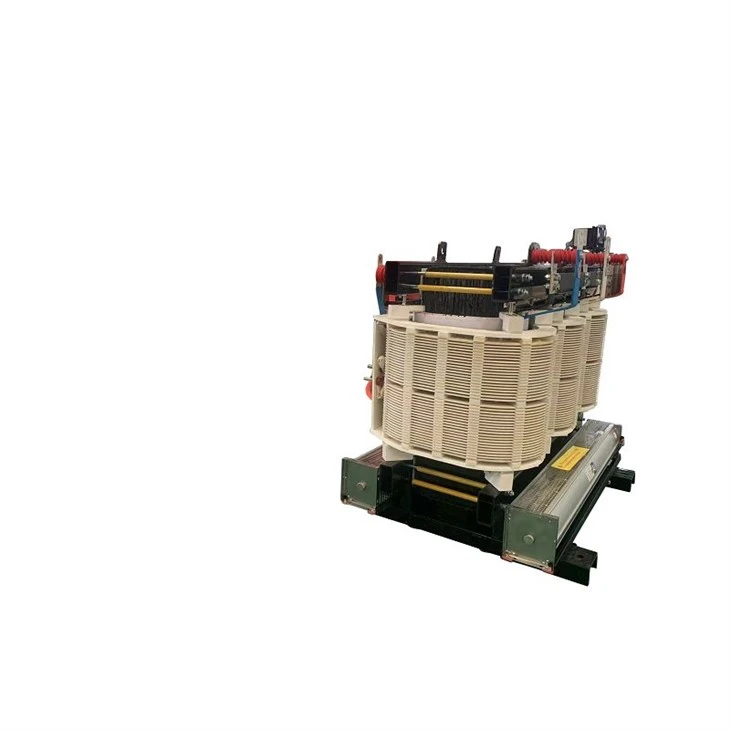

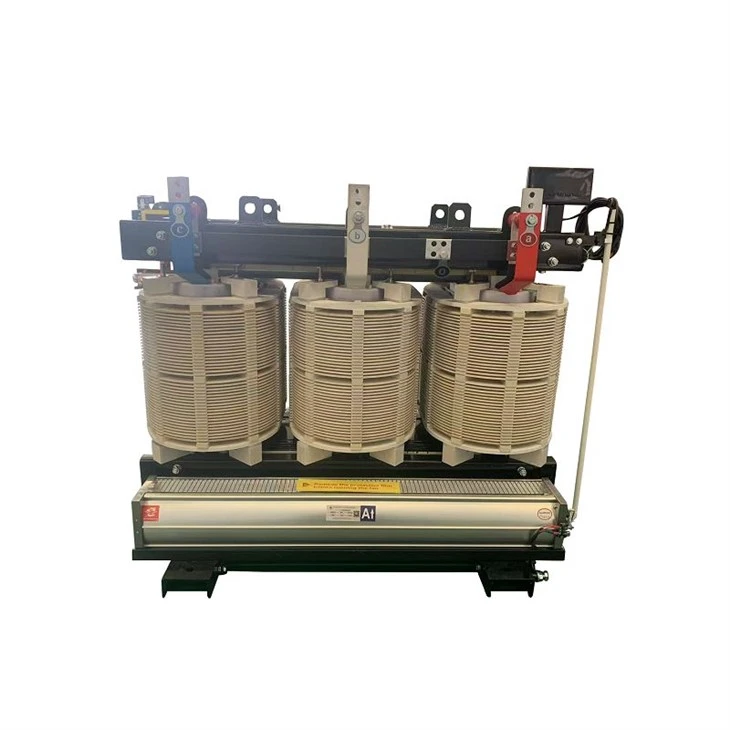

315 kVA Vpi sausā tipa transformators-11/0,55 kV|Dienvidāfrika 2025. gads

01 Ģenerālis

1.1 Projekta apraksts

315 kVA atvēršanas tinuma sausā tipa transformators tika piegādāts uz Dienvidāfriku 2025. gadā. Atvēršanas tinuma sausā tipa transformatora nominālā jauda ir 315 kVA ar AN/AF dzesēšanu, primārais spriegums ir 11 kV ar ±2*2,5% pieskārienu diapazonu (NLTC), sekundārais spriegums ir 0,55 kV, tie veidoja Dyn1 vektoru grupu.

Šis produkts ir atvērta -tipa H klases sausais- tipa transformators, kas ražots ar uzlabotu vakuuma spiediena impregnēšanas (VPI) tehnoloģiju un īpaši izstrādāts prasīgai rūpnieciskai videi. Tās tinumi tiek pakļauti vairākām VPI apstrādei, veidojot blīvu H klases izolācijas slāni, nodrošinot izcilu izturību pret mitrumu, putekļiem un koroziju. Izstrādāts ar H klases izolācijas materiāliem un 100 K temperatūras paaugstināšanos, tas nodrošina ievērojamu termisko rezervi, nodrošinot ilgāku kalpošanas laiku un izcilu pārslodzes spēju pat augstas temperatūras apstākļos. Unikālā atvērtā-stila konstrukcija apvienojumā ar efektīviem dzesēšanas ventilatoriem nodrošina automātisku temperatūras-kontrolētu piespiedu gaisa dzesēšanu, ievērojami uzlabojot īstermiņa-pārslodzes spēju un nodrošinot uzticamu veiktspēju trieciena slodzēs. Tam ir -nesaturošs, liesmu{12}}izturīgs dizains, tas nodrošina maksimālu drošību un uzticamību, ir optimizēts 110 V barošanas sistēmām un tiek plaši izmantots rūpnieciskajās iekārtās, datu centros, dzelzceļa transportā un citās lietojumprogrammās, kurām nepieciešama augsta elektroenerģijas sadales drošība un uzticamība.

1.2 Tehniskā specifikācija

315 kVA VPI sausā tipa transformatora specifikācija un datu lapa

1.3. Zīmējumi

315 kVA VPI sausā tipa transformatora shēmas rasējums un izmērs.

02 Ražošana

2.1 kodols

Kodols ir izgatavots no augstas -kvalitatīvas graudu-silīcija tērauda loksnes. Šis specializētais materiāls ir rūpīgi laminēts un uztīts, lai samazinātu serdes zudumus un palielinātu magnētisko efektivitāti. Tā graudu-orientētā struktūra ievērojami samazina histerēzes un virpuļstrāvas zudumus, nodrošinot izcilu magnētisko caurlaidību un zemu tukšgaitas{5}}jaudas patēriņu. Kodola precīzā inženierija veicina transformatora augstu efektivitāti, zemu trokšņa līmeni un kopējo enerģijas taupīšanas veiktspēju.

2.2 Tinums

Spolēs tiek izmantoti augstas -tīrības pakāpes alumīnija vadi, ar vakuumu-piesūcināti (VPI) ar augstas-pakāpes izolācijas laku. Šis process rada cietu, mitrumizturīgu-izolācijas sistēmu, kas nodrošina izcilu termisko stabilitāti, mehānisko izturību un uzticamu veiktspēju prasīgos apstākļos.



2.3. Galīgā montāža

VPI sausā-tipa transformatora galīgajā montāžā impregnētais serdenis un spoles ir integrēta izturīgā mehāniskā struktūrā, kas ir droši piestiprināta ar vibrācijas{1}}izturīgiem stiprinājumiem. Elektriskie savienojumi ir precīzi-noslēdzami ar augstas-izturības savienotājiem, savukārt, lai nodrošinātu optimālu siltuma pārvaldību un darbības drošību, ir uzstādīti dzesēšanas ventilatori un aizsargvairogi.





03 Testēšana

VPI sausā tipa transformatora (315kVA-11/0.55kV) tests 2024/12/5, saskaņā ar IEC standartiem, aptvēra tinuma pretestību (kvalificēta nelīdzsvarotība), sprieguma attiecību/fāzi (niecīga novirze, Dyn11), īssavienojuma/bezslodzes parametrus un īssavienojumu/bezslodzes parametrus (daļējs spriegums līdz mazākajam vai mazākajam). 10 pC). Visi rezultāti atbilda prasībām, kvalificēti.

04 Iepakošana un nosūtīšana

4.1 Iepakojums

4.2 Piegāde

05 Vietne un kopsavilkums

VPI sausais{0}}tipa transformators ir mūsdienu energosistēmu stūrakmens, apvienojot nepārspējamu uzticamību ar visprogresīvāko-inženierzinātni. Pateicoties vakuuma spiediena impregnēšanas (VPI) tehnoloģijai, H klases izolācijai un inteliģentai termiskai pārvaldībai, tas nodrošina izcilu efektivitāti, liesmu-izturīgu drošību un stabilu veiktspēju visprasīgākajās vidēs. Sākot no rūpnieciskās elektroenerģijas sadales un atjaunojamās enerģijas integrācijas līdz kritiskās infrastruktūras lietojumprogrammām, VPI sausais -tipa transformators darbojas ar klusu noturību, nodrošinot tīru un stabilu enerģijas piegādi visā pasaulē. Izvēloties šo transformatoru, ir jāiegulda ilgtspējīgā energodrošībā un darbības izcilībā nākotnē.
